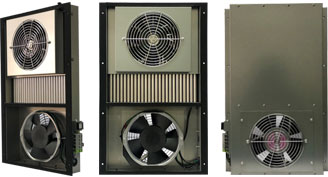

ACタイプ熱交換器
-Sシリーズ
-耐圧・点検スイッチ付き
豊富なラインナップの耐圧・点検スイッチ付き。
型式・仕様
| タイプ | 耐圧 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | TCSXI-12A3S | TCSXI-18A3S | TCSXI-20B3S | TCSXI-45B3S | TCSXI-55B3S | TCSXI-80B3S | |
| 定格電圧 [V] | 200 | 200 | 200 | 200 | 200 | 200 | |
| 定格能力 Q[W/K] | 11/12 | 14/15 | 21/22 | 36/42 | 48/56 | 75/80 | |
| 定格電流値[A] | 0.36/0.29 | 0.36/0.29 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | 0.92/0.82 | |
| 定格電力[W] | 36/30 | 36/30 | 82/78 | 82/78 | 82/78 | 164/156 | |
| 外形寸法[mm] | W | 170 | 170 | 260 | 300 | 300 | 360 |
| H | 460 | 460 | 480 | 680 | 680 | 655 | |
| D | 50 | 60 | 60 | 100 | 100 | 150 | |
| 質量[kg] | 3.0 | 3.4 | 4.9 | 8.8 | 11.0 | 16.0 | |
| 使用周囲温度[℃] | -10～60 | ||||||
| メンテナンス品 | |||||||
| ファンモータ内気 |
4715MS-20W-B5A-B01 | 4715MS-20W-B5A-B01 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | |
| ファンモータ外気 |
4715TS-20W-B50-BM1 | 4715TS-20W-B50-BM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | |
| フィルター |
設定なし | 設定なし | 設定なし | MM850-1500A | 設定なし | MM850-1500A | |
| サーモ |
設定なし | ||||||
