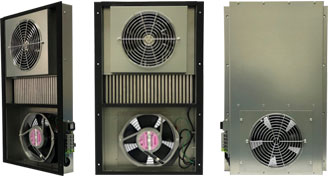

ACタイプ熱交換器
-Sシリーズ-点検スイッチ付き
-盤内取付型
豊富なラインナップの点検スイッチ付き内側面取付型。
型式・仕様
| タイプ | 盤内 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | TCI-11A3S | TCI-23B1S | TCI-23B3S | TCI-25B3S | TCI-33B3S | TCHAI-45B3S | |
| 定格電圧 [V] | 200 | 100 | 200 | 200 | 200 | 200 | |
| 定格能力 Q[W/K] | 11/12 | 23/27 | 23/27 | 25/27 | 33/38 | 36/42 | |
| 定格電流値[A] | 0.36/0.29 | 0.83/0.76 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | |
| 定格電力[W] | 36/30 | 75/70 | 82/78 | 82/78 | 82/78 | 82/78 | |
| 外形寸法[mm] | W | 170 | 210 | 210 | 260 | 300 | 300 |
| H | 450 | 680 | 680 | 480 | 680 | 680 | |
| D | 80 | 100 | 100 | 90 | 100 | 100 | |
| 質量[kg] | 3.7 | 7.0 | 7.0 | 5.6 | 8.8 | 8.8 | |
| 使用周囲温度[℃] | -10～60 | ||||||
| メンテナンス品 | |||||||
| ファンモータ内気 |
4715MS-20W-B5A-B01 | 5915PC-12T-B30-A15 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | |
| ファンモータ外気 |
4715TS-20W-B50-BM1 | 5915PC-12W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | |
| フィルター |
MM850-1200A | MM850-1500A | MM850-1500A | 設定なし | 設定なし | 設定なし | |
| サーモ |
設定なし | 設定なし | 設定なし | USL-630AYOSL | USL-630AYOSL | USL-630AYOSL | |
| タイプ | 盤内 | ||||||
|---|---|---|---|---|---|---|---|
| 型式 | TCSI-11A3S | TCSI-14A3S | TCSI-21B3S | TCSI-33B3S | TCHSI-20B3S | TCHSI-55B3S | |
| 定格電圧 [V] | 200 | 200 | 200 | 200 | 200 | 200 | |
| 定格能力 Q[W/K] | 11/12 | 14/15 | 21/22 | 33/38 | 21/22 | 48/56 | |
| 定格電流値[A] | 0.36/0.29 | 0.36/0.29 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | |
| 定格電力[W] | 36/30 | 36/30 | 82/78 | 82/78 | 82/78 | 82/78 | |
| 外形寸法[mm] | W | 170 | 170 | 260 | 300 | 260 | 300 |
| H | 460 | 460 | 480 | 680 | 480 | 680 | |
| D | 50 | 60 | 60 | 80 | 60 | 100 | |
| 質量[kg] | 3.0 | 3.4 | 4.9 | 8.8 | 4.9 | 11.0 | |
| 使用周囲温度[℃] | -10～60 | ||||||
| メンテナンス品 | |||||||
| ファンモータ内気 |
4715MS-20W-B5A-B01 | 4715MS-20W-B5A-B01 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | |
| ファンモータ外気 |
4715TS-20W-B50-BM1 | 4715TS-20W-B50-BM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | |
| フィルター |
設定なし | MM850-1200A | MM850-1500A | MM850-1500A | 設定なし | MM850-1500A | |
| サーモ |
設定なし | 設定なし | USL-630AYOSL | 設定なし | USL-630AYOSL | 設定なし | |
