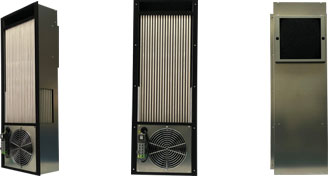

ACタイプ熱交換器
-Sシリーズ-点検スイッチ付き
-盤外取付型
豊富なラインナップの点検スイッチ付き盤外側面取付型。
型式・仕様
| タイプ | 盤外 | |||||
|---|---|---|---|---|---|---|
| 型式 | TCO-10A3S | TCO-21C1S | TCO-27B3S | TCO-35B3S | TCO-45B3S | |
| 定格電圧 [V] | 200 | 100 | 200 | 200 | 200 | |
| 定格能力 Q[W/K] | 10/11 | 21/25 | 27/29 | 35/37 | 45/51 | |
| 定格電流値[A] | 0.36/0.29 | 0.72/0.63 | 0.46/0.41 | 0.46/0.41 | 0.46/0.41 | |
| 定格電力[W] | 36/30 | 55/52 | 82/78 | 82/78 | 82/78 | |
| 外形寸法[mm] | W | 170 | 210 | 250 | 250 | 250 |
| H | 500 | 450 | 680 | 680 | 680 | |
| D | 50 | 80 | 90 | 100 | 130 | |
| 質量[kg] | 3.5 | 5.0 | 6.5 | 7.3 | 10.0 | |
| 使用周囲温度[℃] | -10～60 | |||||
| メンテナンス品 | ||||||
| ファンモータ内気 |
4715MS-20W-B5A-B01 | 4715MS-10W-B5A-B01 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | 5915PC-22T-B30-B10 | |
| ファンモータ外気 |
4715TS-20W-B50-BM1 | 5915PC-12W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | 5915PC-22W-B30-SM1 | |
| フィルター |
MM850-1200A | MM850-1500A | ||||
| サーモ |
設定なし | |||||
