マルヤス工業のチューブコア式盤用熱交換器
CONCEPT
Best sealing nature 最善の密閉性
時代の移り変わりと共に、電気機械はめざましくインテリジェントと化しています。そのため、『換気』するのは不適切な盤が多くなりました。
盤収納機器は、シッカリ密閉して油煙・雨水・塵埃から守り、温度上昇を抑える必要があります。
Simple & Eco シンプルで環境にやさしく
高温対策の現状は、常に、一部分を冷やすために、他方を温めてしまいます。
つまり、クーラーで極端な冷却をすると、周囲温度を上げてしまうことになり、工場なら作業者用クーラーまで増設することになりかねません。ただでさえ高価なクーラーは、電気使用量も大きく、全体のコスト損失、環境負荷は計り知れません。
Maintenance is easy 保守は簡単に…
盤用熱交換器は汚れと共に性能が低下していきます。
安全な熱対策を維持していくためには、適切なメンテナンスが必要です。
原理・構造
マルヤス独自の『チューブコア』
『チューブコア』とは、本製品を構成する弊社独自の放熱ユニットです。多数のチューブ（パイプ）からなるユニットは、盤内外をキッチリと仕切り、油煙・塵埃の侵入を防ぎます。

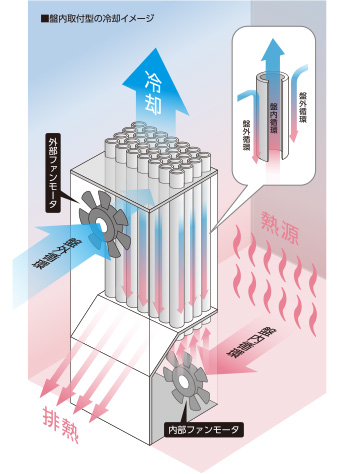

盤内の温かい空気を、内部ファンモータによりチューブ（パイプ）内面に強制循環し、盤外の冷たい空気を、外部ファンモータによりチューブ（パイプ）外面に強制循環します。この連続運転によって温度差を融和し、盤内の温度上昇を抑えます。
特長
最高の密閉構造で、油煙・塵埃の盤内侵入を防ぎます。

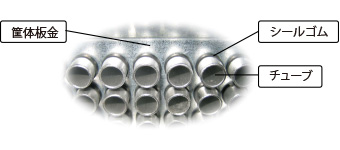

チューブ1本1本を、完璧に物理シール
筐体結合部には、シーラント材充填。

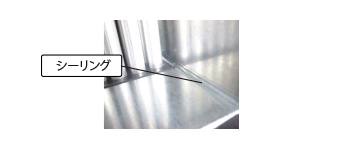

凝縮油煙が留まる仕切には、更にシーリング強化。
極めてシンプルかつ驚きの軽量構造で、お客様のコストダウンに貢献します。
弊社の自動車部品製造で、大量に使用している

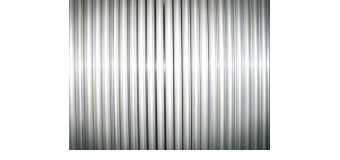

『アルミパイプ』を直管のまま使用。

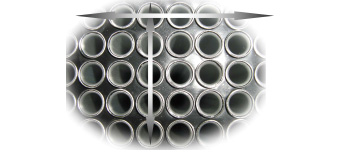

単純な格子配置で、サイズカスタマイズ可能。
※バリエーションが豊富
安全な熱対策を維持していくため、簡単にメンテナンスできる構造にしています。
油煙・雨水などによる部材の劣化を考慮しています。
盤外用ファンモータは、クーラント
対策として全金属製採用。
盤外用ファンは絶縁強化として
コイルモールド品採用。
フェイルセーフ構造
万一、油・水が通過しても収納機器へ
直接影響しにくい構造。
フレームや装飾品などの無駄を徹底的に排除。 本体のみを取り付け、すぐに使用できます。
圧縮機等を使用していませんので、極めて省電力で、 環境保護にも貢献します。
盤外循環の空気抵抗を抑え、目詰まりしにくい構造にしました。
